热电偶的分类

热电偶通过热电效应测量温度，按材料分有贵金属、廉金属、半导体热电偶；按结构分有装配式、铠装、薄膜热电偶；按使用场合分有工业、科研、医疗热电偶。选择合适热电偶确保测量准确可靠。
热电偶作为一种重要的温度测量设备，广泛应用于工业、科研、医疗等领域。它的基本原理是基于热电效应，即当两种不同材料的导体两端存在温差时，会在导体中产生电动势，从而实现对温度的测量。随着科技的进步和工业生产的需求，热电偶的种类也日益丰富，以满足不同领域、不同环境下的温度测量需求。本文将详细介绍热电偶的分类及其特点。

一、按材料分类

贵金属热电偶

贵金属热电偶主要由铂、铑、钯等贵金属及其合金制成。这类热电偶具有高精度、高稳定性、抗氧化性强等特点，适用于高温、腐蚀性强的环境。其中，铂铑10-铂热电偶和铂铑30-铂铑6热电偶是两种常用的贵金属热电偶，广泛应用于钢铁、冶金、石油化工等领域。

廉金属热电偶

廉金属热电偶主要由铜、镍、锰等廉金属及其合金制成。这类热电偶具有价格低廉、测量范围宽、线性度好等特点，适用于一般工业温度测量。常见的廉金属热电偶包括铜-康铜热电偶、镍铬-镍硅热电偶等。

半导体热电偶

半导体热电偶是以半导体材料为基础制成的热电偶。这类热电偶具有灵敏度高、响应速度快等特点，适用于微小温度变化和快速温度测量的场合。常见的半导体热电偶材料有锗、硅等。

二、按结构分类

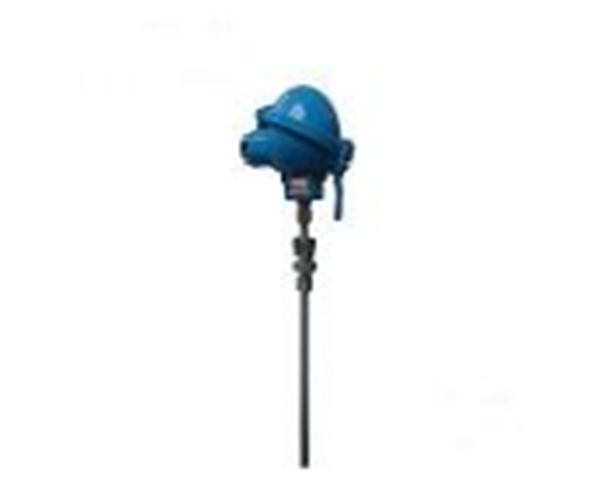

铠装热电偶

铠装热电偶是将热电偶丝、绝缘材料和金属套管等组件通过特殊工艺加工成一体的热电偶。这类热电偶具有结构紧凑、抗振动、抗冲击能力强等特点，适用于恶劣环境下的温度测量。

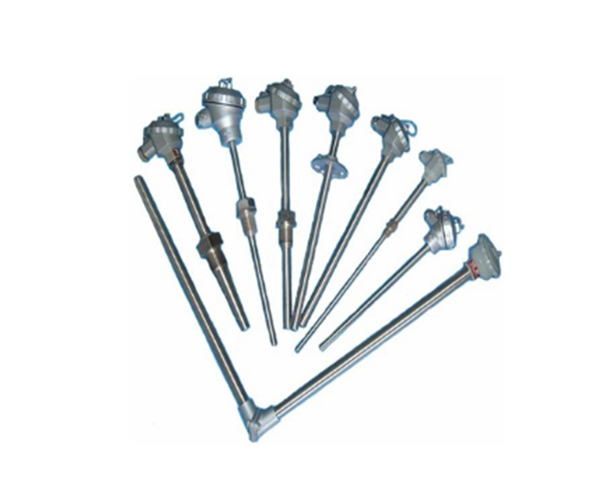

装配式热电偶

装配式热电偶是将热电偶丝、绝缘材料和保护套管等组件通过机械方式组装在一起的热电偶。这类热电偶具有结构简单、安装方便、易于更换等特点，广泛应用于各种工业现场。

薄膜热电偶

薄膜热电偶是将热电偶材料以薄膜形式沉积在基底上制成的热电偶。这类热电偶具有体积小、重量轻、响应速度快等特点，适用于微型化、集成化的温度测量系统。

三、按使用场合分类

工业热电偶

工业热电偶主要用于工业生产过程中的温度测量和控制。这类热电偶具有高精度、高稳定性、耐腐蚀性等特点，能够满足各种复杂工业环境下的温度测量需求。

科研热电偶

科研热电偶主要用于实验室研究中的温度测量。这类热电偶具有高灵敏度、高分辨率、快速响应等特点，能够满足科研实验中精确测量温度的需求。

医疗热电偶

医疗热电偶主要用于医疗领域的温度测量。这类热电偶具有生物相容性好、测量准确、安全可靠等特点，能够满足医疗领域对温度测量的特殊要求。

综上所述，热电偶作为一种重要的温度测量设备，在各个领域都发挥着不可或缺的作用。通过对其分类及特点的详细介绍，相信读者对热电偶有了更深入的了解和认识。在实际应用中，我们应根据具体需求选择合适的热电偶类型，以确保温度测量的准确性和可靠性。

装配式和铠装热电偶的区别

一、装配式热电偶的特点
装配式热电偶是一种结构简单，制作方便，价格较低的热电偶。其主要特点如下：
1. 结构简单：装配式热电偶由两个不同金属导线组成，这些导线通常被包裹在耐高温材料中，形成一个封闭的电路。这种结构使得装配式热电偶在使用中不易受到外界干扰。
2. 价格低廉：相比其他类型的热电偶，装配式热电偶的制作成本较低，因此价格也相对便宜。
3. 测量范围宽：装配式热电偶可以用于测量不同温度范围内的温度，包括常温到高温的范围。
4. 使用方便：由于结构简单，装配式热电偶使用起来非常方便，不需要额外的设备支持，可在各种环境下使用。

二、铠装热电偶的特点
铠装热电偶是一种结构比较复杂，使用寿命长，精度高的热电偶。其主要特点如下：
1. 结构复杂：铠装热电偶由热敏元件、绝缘材料、金属衬套、保护管、法兰等多个组件组成，结构比较复杂。
2. 使用寿命长：由于铠装热电偶的制作材料多采用不锈钢等金属材料，并且可对其进行防腐蚀处理，因此其使用寿命较长。
3. 精度高：铠装热电偶测量的数据相对较为准确，精度较高。
4. 应用广泛：铠装热电偶广泛应用于钢铁、电力、化工等行业的温度测量领域，主要用于测量高精度、高温度范围内的温度。

三、装配式和铠装热电偶的区别
装配式热电偶和铠装热电偶最主要的区别在于结构和应用领域上。
1. 结构不同：装配式热电偶由两个不同金属导线组成，铠装热电偶则由多个组件组成，如热敏元件、绝缘材料、金属衬套、保护管等。
2. 应用领域不同：装配式热电偶适用于常温到高温的温度测量，价格较低，主要应用于一般工业设备的温度测量领域；铠装热电偶适用于较高的温度范围，精度高，主要应用于电力、化工等行业的温度测量领域。
【结论】总体来看，装配式热电偶和铠装热电偶各自具有不同的特点和应用领域，消费者可根据自己的需求和实际情况选择适合自己的热电偶。
